薄壁盘管加工防内壁起皱芯棒选配实操指南

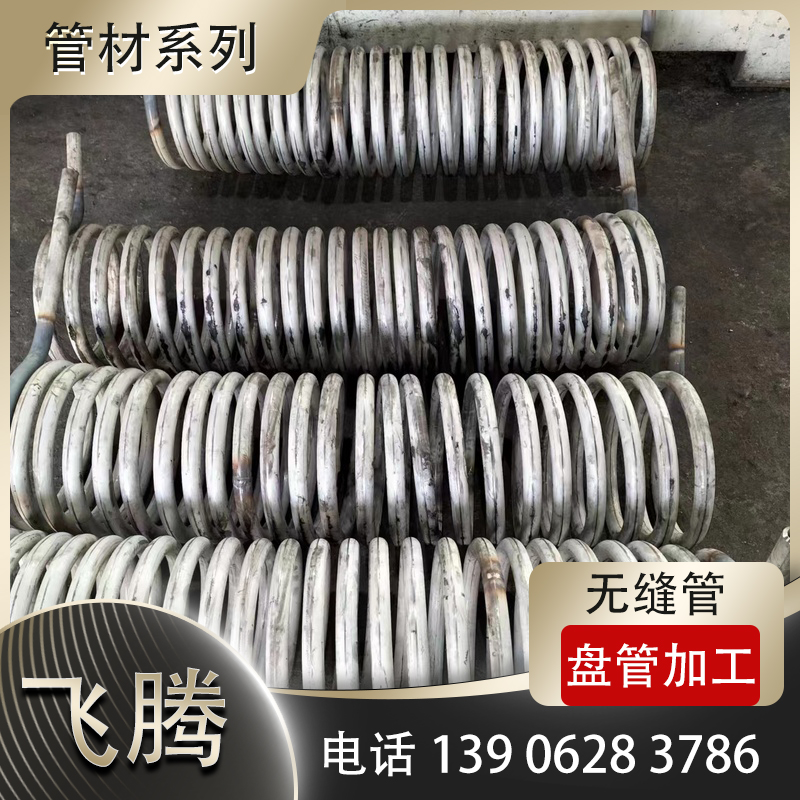

    薄壁不锈钢盘管广泛应用于换热制冷、精密设备管路等领域，管壁薄、韧性大、连续折弯次数多，成型工艺难度较高。在多圈螺旋卷制过程中，管材内侧受压金属极易堆积滑移，造成内壁起皱、波纹凹凸、管内积料等缺陷，不仅降低盘管内壁光洁度，增大流体阻力，还会削弱管件结构强度，严重时直接导致工件报废。芯棒作为管内核心支撑部件，选型是否合理直接决定内壁成型质量。因此，掌握标准化的芯棒选配实操方法，是薄壁盘管加工预防内壁起皱的关键工艺。

    薄壁盘管内壁起皱与芯棒选型的关联机理。薄壁盘管为连续变径形变，折弯内侧长期承受挤压应力，管材内部无刚性支撑时，金属材料会无序堆叠形成褶皱。与普通单段弯管相比，盘管多圈成型易产生应力累积，起皱问题更加突出。若芯棒规格偏小、支撑范围不足，管内会出现支撑盲区，无法约束金属堆积；若芯棒刚性过强、自适应差，无法跟随螺旋弧度形变，会造成局部支撑悬空，同样引发内壁波纹褶皱。科学选配适配芯棒，可全程贴合管内壁，有效抵消挤压形变，从源头杜绝起皱缺陷。

    按加工工况匹配芯棒结构类型。薄壁盘管防皱加工优先选用多节球头活动芯棒，其铰接式结构可自适应螺旋盘管连续变化的弧度，全程跟随管材形变弯曲，无支撑死角，适配大多数常规薄壁盘管批量生产。针对小半径密圈盘管，形变集中、起皱风险极高，需选用高柔性细径链式芯棒，提升弧度贴合度，避免硬性支撑造成的局部积料。对于大半径缓卷盘管，可选用弹性顶紧芯棒，保证管内支撑均匀稳定，兼顾防皱效果与加工效率。

    芯棒尺寸与配合间隙实操选配标准。间隙控制是防起皱的核心参数，间隙过大支撑失效、间隙过小卡顿拉伤内壁。薄壁盘管加工中，芯棒外径与管材内径的标准间隙应控制在0.1至0.2毫米，远严于普通弯管标准。同时根据管材壁厚微调参数，管壁越薄，配合间隙需越小。芯棒有效支撑长度必须覆盖整段折弯成型区，且适度超前折弯切点，提前约束管材挤压形变，避免管口起始位置出现局部褶皱积料。

    盘管专用芯棒安装与调试要点。选定芯棒后需规范调试伸出量与对中精度，杜绝偏心支撑。盘管卷制前校准芯棒中心，保证其与管材、模具同轴，防止单侧支撑不足引发局部起皱。根据盘管圈径、螺距微调伸出行程，多圈连续成型需保持芯棒位置稳定，避免加工中位移偏移导致支撑失效。同时配合低速匀速卷制工艺，减小瞬时挤压应力，让金属塑性形变均匀平稳，辅助芯棒发挥防皱作用。

    首件校验与批量选配质控规范。批量加工前必须进行首件试卷，成型后剖开管件检查内壁平整度，观察有无细微波纹、堆积褶皱。根据成型效果微调芯棒间隙与伸出量，参数达标后固化选型方案。生产过程中定期检查芯棒磨损、松动情况，及时更换磨损老化芯棒，避免因工装精度下降引发批量起皱缺陷，稳定盘管成型质量。

    综上，薄壁盘管防内壁起皱的芯棒选配，需遵循工况适配、间隙精准、结构贴合、规范调试的实操原则。合理匹配芯棒类型与尺寸参数，可有效解决盘管内侧积料、内壁褶皱等常见缺陷，大幅提升薄壁螺旋盘管内壁光洁度与成型精度，降低返工报废成本，满足精密换热盘管的高品质加工要求。
